技術情報 （大型７セグメント表示器のドライブ回路）

大型７セグメント表示器をドライブする回路を 作ってみます。

屋外で使用する大型の７セグＬＥＤ表示器はひとつのセグメントが 複数（１０数個）のＬＥＤで構成されていますので７セグメント全部では１００個以上のＬＥＤが 使用されます。なので、電流と電圧が多めに必要です。

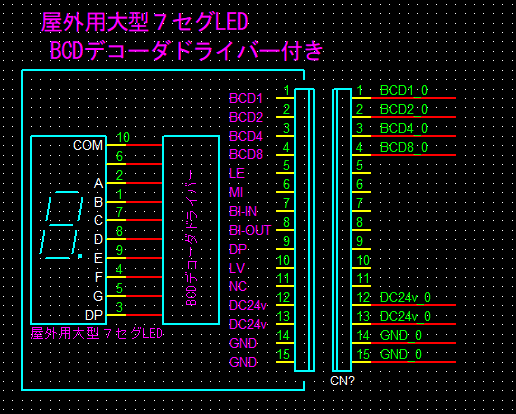

左上の図はドライバ付きの大型ＬＥＤ表示器の概念図です。

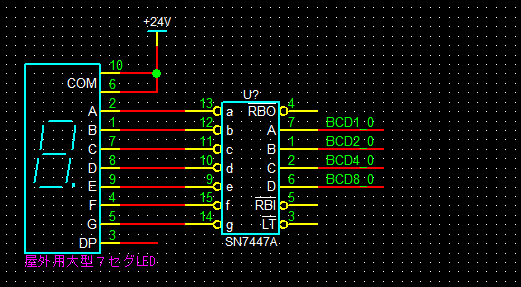

小型の７セグＬＥＤはSN7447Aを使ってドライブできます。BCDデータを ７セグメントにデコードしてドライブするタイプです。出力はオープンコレクタになっていて４０mAまで 駆動できます。オープンコレクタのトランジスタの耐圧は１５ｖまでです。
今回入手した屋外用大型ＬＥＤは電源に２４ｖを使用し、ひとつのセグメントで４８ｍＡほどを 消費します。

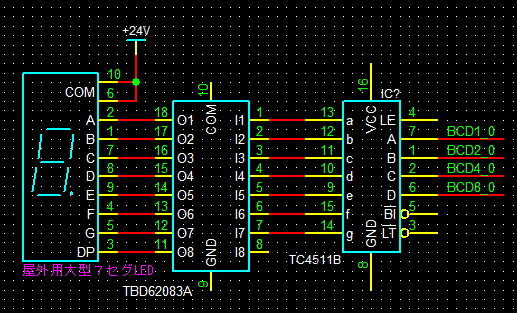

SN7447Aよりもっと大きな電流・電圧を扱うにはそれなりの トランジスタが必要なのでTBD62083Aを選択しました。これは耐圧５０ｖ・電流５００ｍＡまで 使用できます。SN7447Aの出力は負論理なので正論理出力のTC4511Bでトランジスタアレイの前に 配置してBCDデータを７セグメントにデコードします。
