技術情報 （NI社のMAXを使用）

NI社のMAX（Measurement & Automation Explorer）を 使用してのエムシーアイエンジニアリング社製品「DIO-5440GPB」のテスト方法について記述しています。

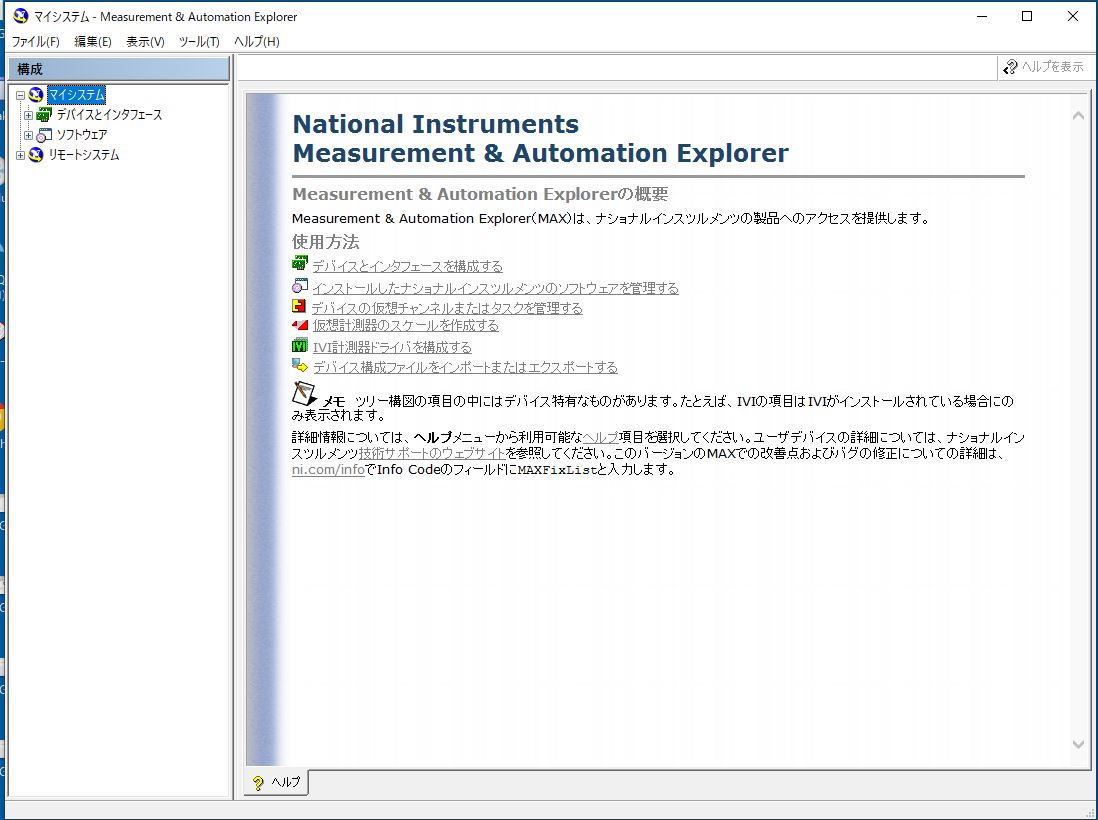

MAX（Measurement & Automation Explorer）を起動後、 「デバイスとインターフェース」ツリーを開きます。

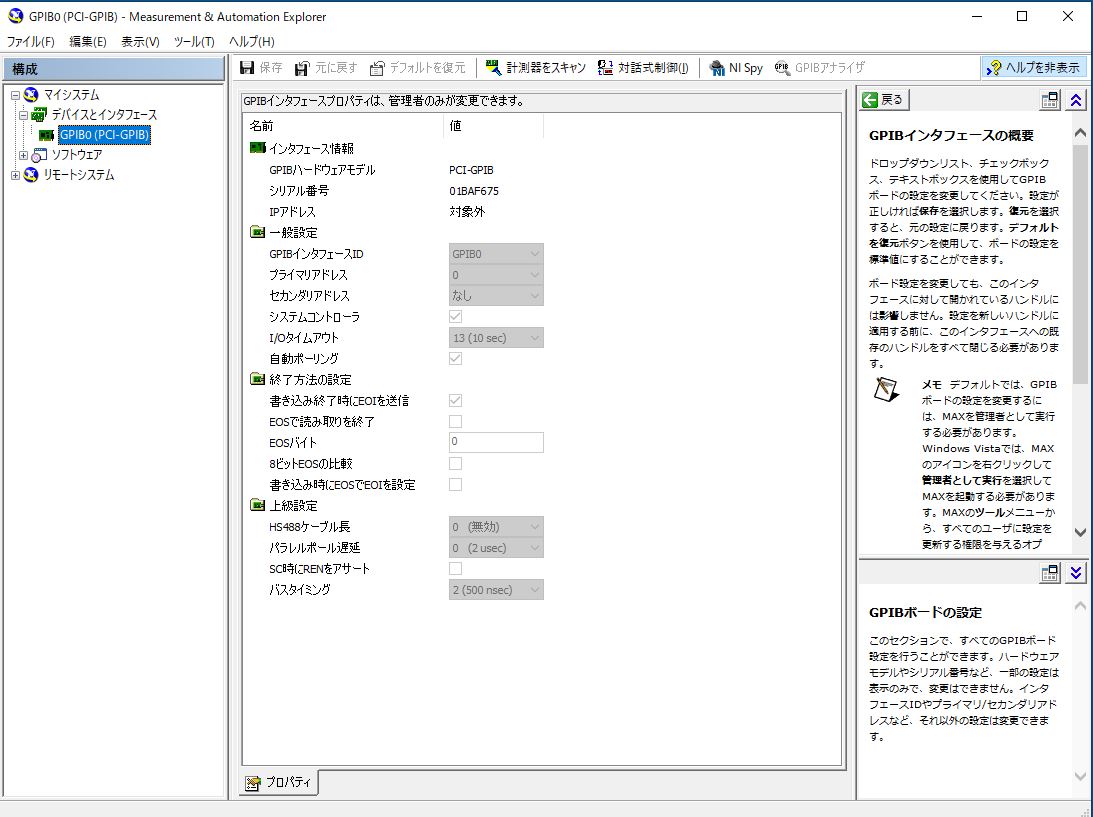

「デバイスとインターフェース」ツリーの中から「GPIB」を 選択し、右画面上部のメニューから「計測器をスキャン」をクリックします。

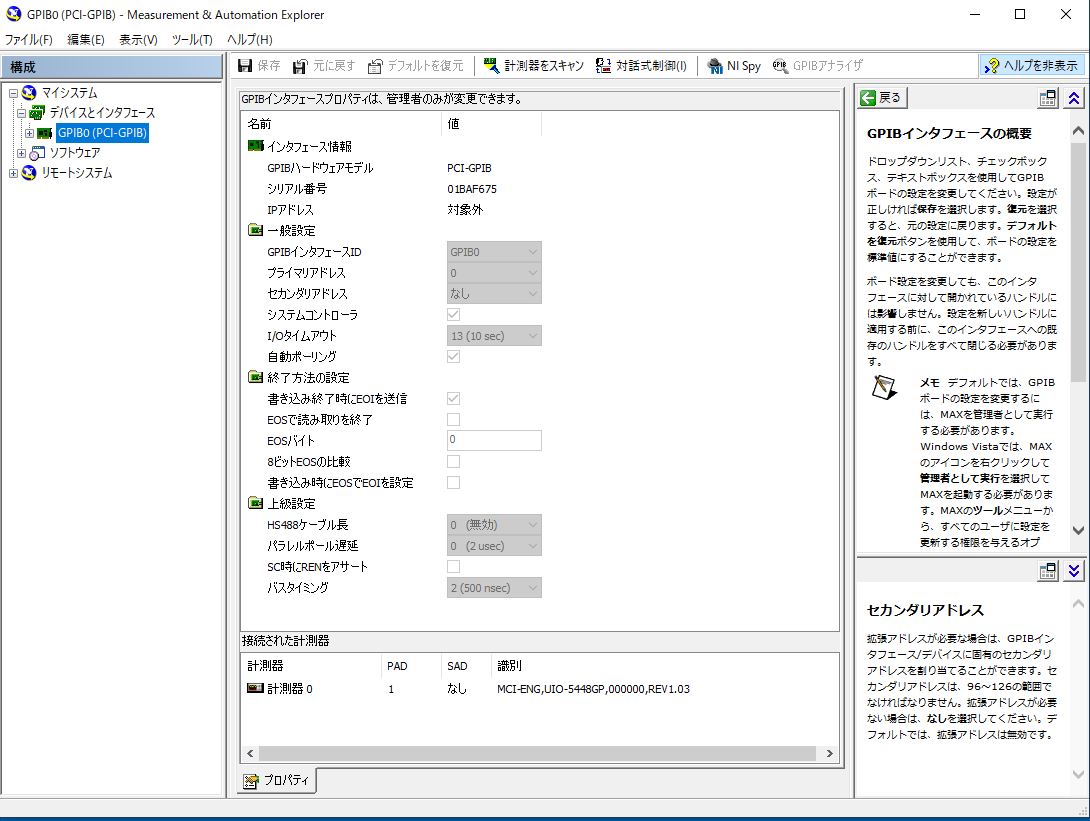

右画面下部に検出された計測器の情報が表示されます。
（ここでは「DIO-5440GP」の情報・機種名、ファームのRev1sion、など）

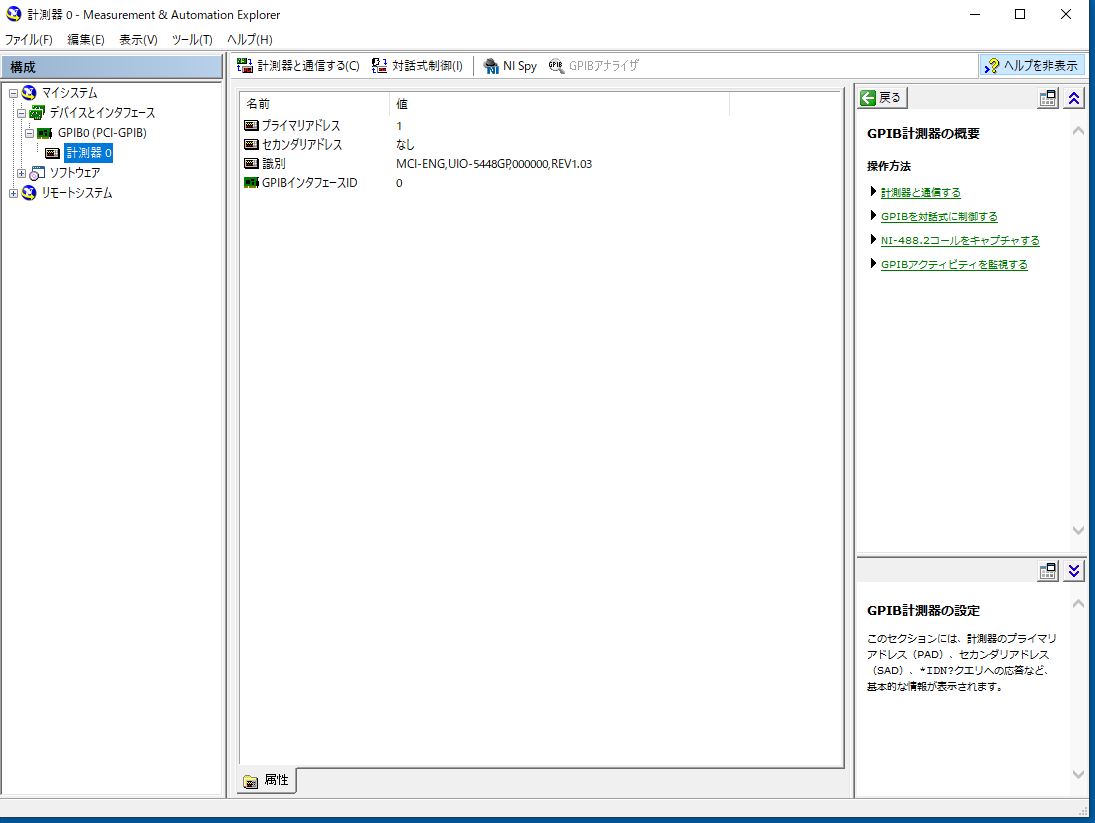

「デバイスとインターフェース」ツリーの中から「GPIB」->「計測器」を クリックして開きます。右画面の上部メニューから「計測器と通信する」を選んで［NI-488.2コミュニケータ］を 開きます。

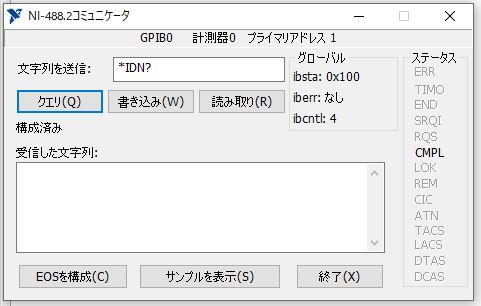

「文字列を送信：」の右側テキストボックスに［*IDN?］が 入力されているので、下のコマンド３つ（クエリ、書き込み、読み取り）の中から［クエリ］を クリックします。

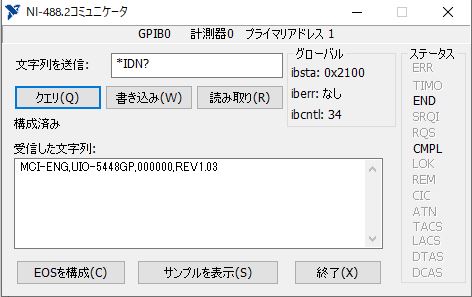

［*IDN?］を送信した結果、［DIO-5440GP］が応答した 文字列が表示されます。
