技術情報

自動計測技術研究組合の 「計測器用インターフェイスに関する研究報告」および テキサス・インスツルメンツ社のTMS9914A、ナショナル・インスツルメンツ社の NAT9914のマニュアルを参考にしました。

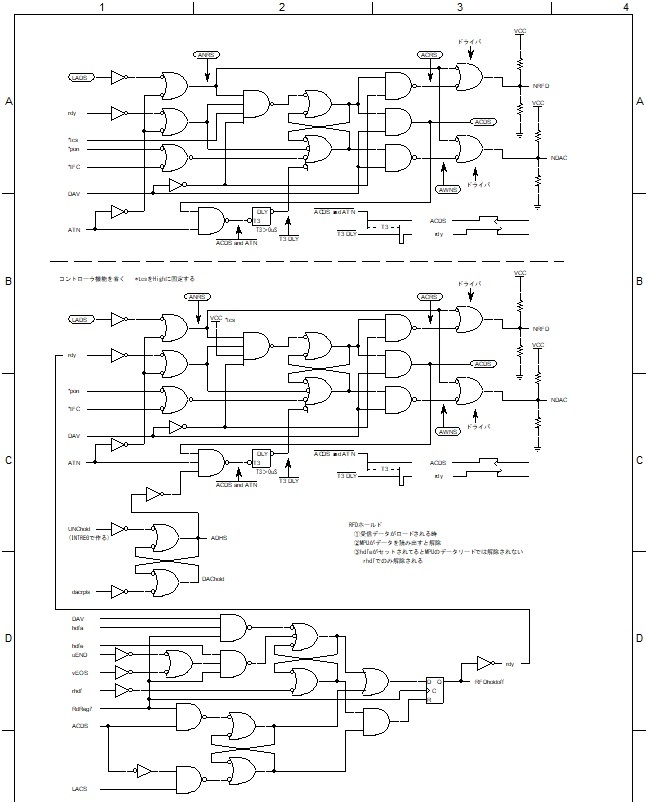

点線から上は標準的な アクセプタハンドシェイクファンクションの論理回路図です。

---

今回、コントローラ機能を組み込まない予定ですのでそれに関する信号を省くと 点線から下の図になります。 下の図では「rdy」信号の作成をこの図の中に組み入れました。

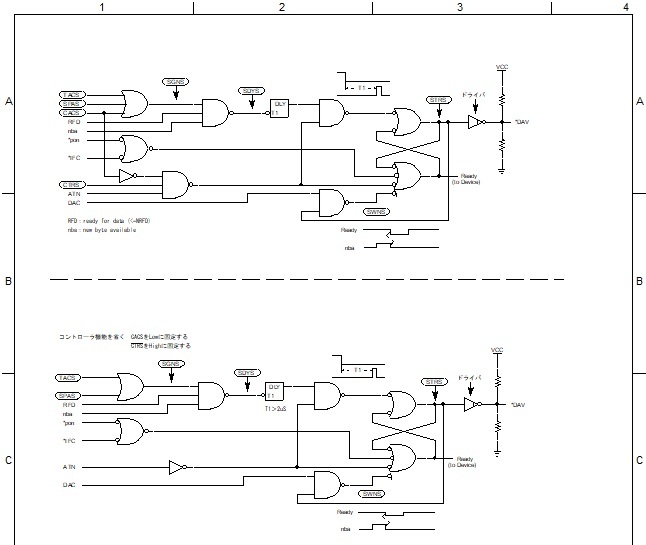

AH1と同じように、 標準的なソースハンドシェイクファンクションの論理回路図からコントローラ機能に 関する信号を省きます。（点線から上の図）

---

CACS（Controller ACtive State）、CTRS（Controller TRansfer State）が 常に非アクティブであるように論理図を修正します。

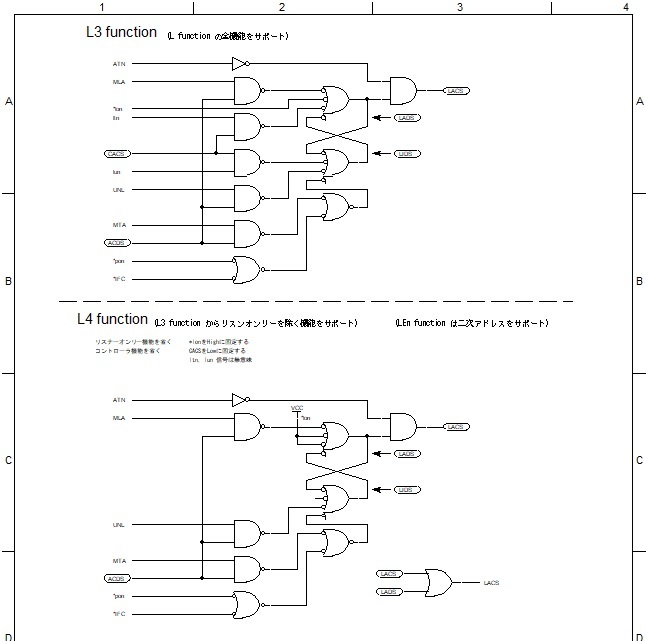

フル機能（Ｌ３）のリスナファンクションの 論理回路図です。

---

リスンオンリーのオンリーモード、コントローラ機能に関する信号を省きます。 「*lon」をHighに固定、CACS（Controller ACtive State）をLowに固定すると 「ltn」「lun」信号は省けます。

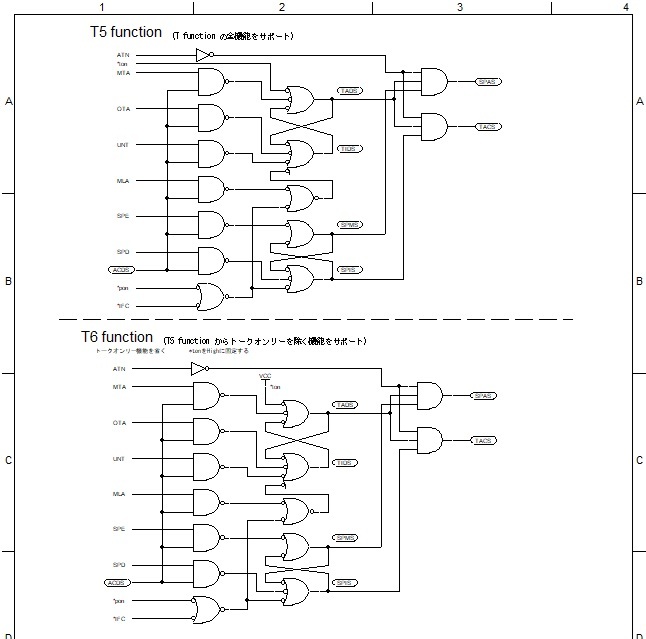

フル機能（Ｔ５）のトーカファンクションの 論理回路図です。

---

トークオンリーのオンリーモードも省くとＴ６ファンクションになります。

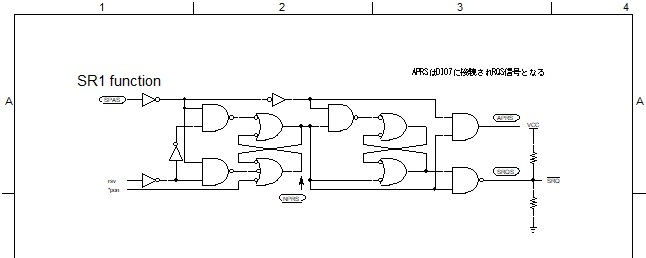

サービスリクエスト（ＳＲ）ファンクションの 論理回路図です。「rsv」信号には「rsv2」信号を接続します。

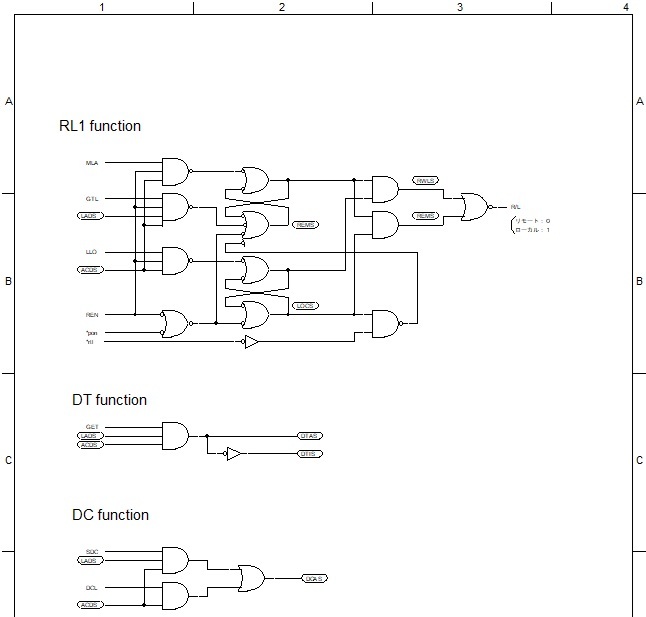

リモート／ローカルファンクションの論理回路図です。

---

デバイストリガーファンクションの論理回路図です。

---

デバイスクリアファンクションの論理回路図です。
